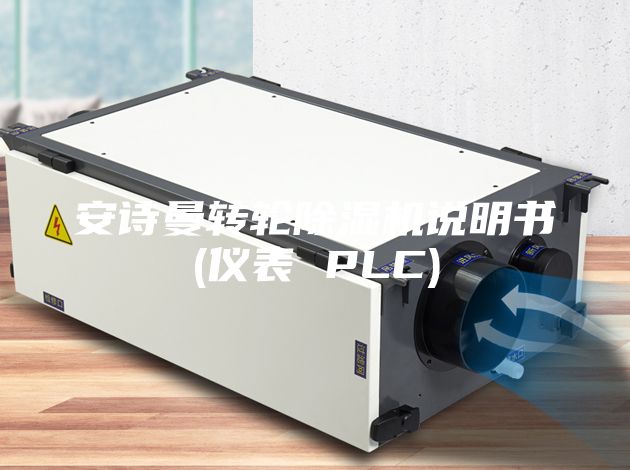

（安詩曼轉輪除濕機說明書(儀表 PLC)）

　　本資源由會員分享，可在線閱讀，更多相關《聯眾轉輪除濕機說明書(儀表PLC)（14頁珍藏版）》請在人人文庫網上搜索。

　　聯眾轉輪除濕機使用說明書無錫市聯眾控濕WuXiLianZhongHumidifier&EnergySavingEquipmentCo.,Ltd.地址：江蘇省宜興市萬石鎮茶亭路8號服務熱線：前言感謝您購買使用聯眾轉輪除濕機組，為使您更好的使用和維護機組，提高機組的運行效率，延長機組的使用壽命，特請您注意一下幾點：1、本說明書包括有關正確安裝、調試、開啟及維護機組所必須的信息。請您在開啟或檢修機組前，仔細閱讀說明書。2、安裝工作必須由受過訓練的專業人士進行。3、在您第一次看開機前，請嚴格按照使用說明書規定的步驟依次操作以保證人、機的安全。第一次開機操作應在本公司專業調試人員或委派人員指導下進行。本說明書中所有插圖及圖片僅供參考。本公司遵循不斷完善產品原則，對產品規格、性能，材料及結構的部分改進或許難以通知閣下，敬請諒解，同時請與我公司保持聯系以索取最新資料。權利保留本手冊在編制過程中已考慮到各種注意事項并盡量將各種功能描述詳細。本公司保留所有關于設備和技術資料及手冊的最終權利。USD-20D非標轉輪除濕機無錫市聯眾控濕目1.4錄1、說明........................................................................................................1箱體...................................................................................................................................1轉輪和轉輪框架...............................................................................................................1處理風部分.......................................................................................................................1再生加熱部分：...............................................................................................................22、工作原理...............................................................................................23、產品介紹：...........................................................................................43.1標準設備...........................................................................................................................43.2除濕轉輪：.......................................................................................................................44、安裝........................................................................................................44.1發運及儲存........................................................................................................................44.2檢查...................................................................................................................................54.3移動...................................................................................................................................54.4位置要求............................................................................................................................54.5電氣連接............................................................................................................................54.6蒸汽連接...........................................................................................................................55、調試........................................................................................................65.1啟動前檢查：...................................................................................................................65.2風量調節...........................................................................................................................65.3除濕性能測試...................................................................................................................76、操作........................................................................................................76.1開機...................................................................................................................................76.1.1接通電源..............................................................................................................76.1.2確定設定值...........................................................................................................76.1.3啟動.......................................................................................................................87、溫控儀及儀說明...........................................................................97.1溫控儀的操作說明...........................................................................................................97.2儀的操縱說明........................................................................................................108、保養維護..............................................................................................118.1、注意..............................................................................................................................118.2、保養程序......................................................................................................................129、控制柜.................................................................................................1410、故障處理...........................................................................................1510.1警示.............................................................................................................................1510.2常見故障.....................................................................................................................1611、附錄....................................................................................................1611.2機組運行記錄表...........................................................................................................1711.3維修保養記錄表...........................................................................................................1811.4技術性能表....................................................................................................................1911.5電氣控制柜配件表…………………………………………………………………20USD-20D非標轉輪除濕機無錫市聯眾控濕1、說明本樣本介紹型轉輪除濕機，額定處理風量約為3／h，再生風量為／h，采用形式，轉輪直徑為mm。適用于對空氣濕度要求較高的環境中，進行準確控制其生產制造所需的高工藝環境。該除濕機結合本公司的系統工藝設計及高效合理的控制組合，能經濟有效的保證工藝生產條件。1.1箱體型除濕機采用框架式結構，根據處理和控制要求進行工作安裝。面板為雙層，外側為彩鋼板，內側為鍍鋅板，內充保溫棉，采用防腐蝕密封條密封。底座為鋼制型材，備有叉車孔，方便運輸和安裝過程中叉車吊裝之用。所有區域配備檢修門，寬敞的檢修通道方便維修和保養。1.2轉輪和轉輪框架轉輪是除濕機組最為核心部分，其好壞直接影響除濕機組的性能和特性。我公司全部采用從國外進口轉輪以保證除濕機的效率和功能。滿足客戶需要。1.3處理風部分風口過濾網采用抽拉式，既保證過濾效率又能保證更換方便。風機結構緊湊，美觀大方，安裝方便。該風機效率高，噪音1USD-20D非標轉輪除濕機無錫市聯眾控濕低，風量大。1.4再生加熱部分采用不銹鋼材質，內充保溫棉，以保證再生加熱溫度的恒定，保證轉輪的工況以保證除濕機的效率。2、工作原理圖2-1氣流流程圖轉輪除濕機的主要結構為一個不斷轉動的蜂窩狀轉輪。干燥轉輪是除濕機中吸收水分最為重要部件，它是由特殊復合耐熱材料制成的波紋狀介質所構成，波紋狀介質中載有干燥劑（高效活性硅膠、分子篩等）。這種設計，結構緊密，且提供了巨大的除濕表面。除濕轉輪由含有高度密封填料的隔板分為兩個區：一為處理空氣端270°的扇形區域；一為再生空氣端90°扇形區域。2USD-20D非標轉輪除濕機無錫市聯眾控濕當將待要除濕的潮濕空氣（處理空氣）進入扇形區域時，空氣中水分子被轉輪內之吸濕劑吸收，干燥后的空氣則通過處理風機送至干空氣出口。除濕轉輪在除濕過程中，不斷緩慢轉動。當處理空氣區域的轉輪扇面吸收了水分子，變成飽和狀態后，轉到再生空氣端，再生空氣（一般為室外空氣）經加熱后，以高溫空氣將轉輪中之水分子帶出，濕空氣則由再生風機排至室外。在轉輪一邊除濕一邊再生的過程中，空氣不斷被除濕，轉輪不斷再生，轉輪以緩慢的速度周而復始連續進行除濕。圖2-2干燥轉輪圖3USD-20D非標轉輪除濕機無錫市聯眾控濕3、產品介紹系列除濕機的設計干空氣送風量從USD-DRD低露點型系列立方米每小時。（露點最低可達—80攝氏度）他們特別適用于要求對濕度進行準確控制的各種生產制造過程，以及制藥、電子、紡織、食品、玻璃、印刷及航空航天等領域的除濕。3.1標準設備標準設備有電加熱、蒸汽加熱兩種加熱形式可供選擇。3.2除濕轉輪有氯化鋁轉輪、硅膠轉輪、分子篩轉輪三種轉輪可供選擇以適應不同的操作環境和不同的應用場所。4、安裝4.1發運及儲存為保證除濕機的質量和可靠性，每臺設備在出廠前均進行檢驗。如果除濕機安裝前出于儲存狀態，則應該參見以下注意事項：設備安放位置因注意物理劃傷；設備必須在掩蓋下儲存以防塵土、霜凍及雨水的侵入。4USD-20D非標轉輪除濕機無錫市聯眾控濕4.2檢查拆開設備包裝對產品進行檢查，以確保產品在運輸過程中不受損壞。如發現任何損壞情況，請與制造商聯系。如果環境與安裝條件不令人滿意，請與制造商的有關設計及技術人員聯系。4.3移動機組在移動時，請使用吊車或叉車。每個機組的底座上都有叉車孔和吊車的圓孔。4.4位置要求為清潔可維修方便，保留一定的空間很重要。為防止除濕機結露，機組不應放置低于處理空氣露點的環境中。如果放置室外，應采取防護措施，以防雨、雪進入。4.5電氣連接電氣連接應須按照安裝所在地的電氣標準，由具有資格的人員負責執行。4.6蒸汽連接蒸汽管道的連接，必須由具備資格的人員按照安裝所在地的規范要求完成執行。5USD-20D非標轉輪除濕機無錫市聯眾控濕5、調試除濕機的控制已在出廠前完成，在設備開機前，請務必詳細閱讀說明書及有關技術人員和專家，了解設備參數和設定參數，避免錯誤操作。5.1啟動前檢查：除濕機的調試啟動須有制造商的專業人士進行，否則，引起的一切后果本公司概不負責。為了運輸的安全，處理風機安裝了固定架，須拆除固定架后，處理風機才能通電試啟動！！！風管連接：檢查是否按照設計的位置和空間要求進行安裝。電氣連接：確保所供電壓波動范圍不超過每個用電設備表明電壓及頻率的10%。5.2風量調節啟動除濕設備連續運行10分鐘。調節各風管上的閥門根據設計和工藝的要求，用風速儀檢測再生和旁通的空氣流量。風量調節正確后，將風閥鎖定位置。6USD-20D非標轉輪除濕機無錫市聯眾控濕5.3除濕性能測試每間隔20分鐘，重復檢查一次，以確定除濕過程的穩定性。檢測送風系統各回風支路和送風的空氣含濕量，計算混合比是否正常，并判斷風管系統有無泄漏現象。6、操作6.1開機6.1.1接通電源合上控制箱里的各空氣開關，兩個輔加熱溫控儀及濕度控制儀上顯示各測點的溫、濕度，如果不斷相和相序正確，以上參數能正常顯示且報警器不響。如果斷相或相序不正確，以上參數雖能顯示但報警器在不斷報警。聽見報警聲時，應立即調整相序并檢查是否缺相或反相，直至報警器不發出報警聲時，才可以進行下一步操作。6.1.2確定設定值開機前，需要先對各種工作參數進行設置，如不設置，則默認為出廠值。設定加熱溫度此加熱溫度一般設定為130±10℃之間，如除濕機組出口濕度遠遠低于用戶要求，可把其溫度適當設定降低，如110℃、100℃7USD-20D非標轉輪除濕機無錫市聯眾控濕等。注：除濕機正常除濕時的再生溫度是130±10℃，建議用戶把“再生溫度”的具體設定值設為130℃,最高設定不要超過160℃。如果要求除濕的房間很容易達到工藝要求，設定值可適當減小，這樣有利于除濕轉輪的使用壽命！！！設定濕度儀的控制濕度根據實際工藝要求對出風口的濕度控制儀進行設定。出風口濕度設定范圍0~99%。當出風濕度實測值高于設定值時，加熱自動加熱；當出風濕度實測值低于設定值時，加熱停止加熱。6.1.3啟動按下綠色啟動按鈕，轉輪電機、再生風機、輔助加熱依次啟動，五分鐘后主加熱開始工作，除濕機即進入正常除濕狀態。當加熱溫度低于其設定值，出風濕度實測高于其設定值時，輔助加熱啟動；當其中任一設定不滿足時，加熱停止加熱。8USD-20D非標轉輪除濕機無錫市聯眾控濕7、溫控儀及儀說明7.1溫控儀的操作說明儀表面板上“SET”鍵：流程控制鍵；“▼”鍵：設定數字遞減鍵“▲”鍵：設定數字遞增鍵。PV窗顯示測量值，SV窗顯示“設定值”。按“SET”鍵0.5秒，進入第一設定區，使PV窗顯示“SU”，有的儀表“PV”窗顯示當時測量值，SV窗個位數閃爍，按“▼”鍵或“▲”鍵，使SV顯示窗的數值為所需值。再按“SET”鍵0.5秒二次退出即可。如所需控制溫度為300℃，使SV顯示窗顯示為300即可。9USD-20D非標轉輪除濕機無錫市聯眾控濕7.2儀的操縱說明儀表上“SET”鍵：設置鍵；“”鍵：數字移位鍵；“▼”鍵：數據減少鍵（兼運行、暫停鍵）；“▲”鍵：數據增加鍵（兼停止操縱）。PV窗顯示測量值，SV窗顯示“設定值”。按“SET”鍵可以切換不同的顯示狀態。在基本顯示狀態下按“SET”并保持2秒鐘，進入參數設置狀態。在參數設置狀態下按“SET”鍵可顯示下一參數。按“”鍵、“▼”鍵和“▲”鍵可修改參數；按“”鍵并保持不放2秒以上，可返回顯示上一參數；按“”鍵不放接著再按“SET”鍵可直接退出參數設置狀態。如果沒有按鍵操作，約25秒鐘后會自動退出設置參數狀態。10USD-20D非標轉輪除濕機無錫市聯眾控濕8、保養維護8.1、注意機器安裝時首先按除濕系統設計要求的位置定位，放平和固定，然后再連接系統管道，系統管道安裝應符合國家的有關施工驗收規范規定。再生風進風不能過于潮濕，如空調機房內過于潮濕時，請把再生風進風接至相對干燥的場合。系統安裝時要求再生后空氣的排出管道進行保溫，管道不宜過長，并向出口方向有不小于1%的坡度。在凝結水最低點設置冷凝水排出口，同時根據管道壓頭設置水封彎，以防潮濕空氣從排出口溢入。如果除濕機和空調凈化系統配套使用，空調系統中有專設過濾設備時，除濕機空氣過濾器可以不用。如果室內有溫度要求時，應在室內設置空調器調節溫度。如遇突然停電，為防止紙芯不被烤壞，應立即把電加熱箱的側門打開（只針對再生方式為電加熱的機組）。除濕機處理風風進口管道和再生風進風口管道的過濾器應一周內清洗1-2次，如有破洞應及時更換。轉輪工作后，有檢測裝置對其轉動情況進行檢測，該裝置在11USD-20D非標轉輪除濕機無錫市聯眾控濕120秒鐘內收不到檢測信號即認為轉輪因故障已停轉，并立即自動關閉加熱器并報警。必須排除故障后，轉輪重新工作，報警器才停止報警。此設備尤其注意的是再生進風口過濾網的清洗，最好一周一次。設備在運行當中，如發現再生加熱溫度遠遠高于溫控儀設定值，則可能是再生風進風口過濾網被臟物堵塞，這時可將過濾網拿下用高壓空氣進行沖洗。設備在運行當中，如發現再生加熱溫度或濕度不能正常顯示，則可能是溫度傳感器和濕度傳感器接線錯誤，或是已經損壞需更換。設備在運行當中，如再生加熱溫度超過極限報警溫度，設備將停止加熱處理；只有加熱溫度降到極限保護溫度以下時，加熱自動工作。設備在運行當中，如轉輪電機、再生風機中有任何一個過載，設備將執行停機程序。只有設備排除故障后，設備才能正常工作。8.2、保養程序轉輪除濕機的設計使其可以長期運行而僅需很少的保養即可。保養的頻率取決于機組的操作狀況和安裝環境的好壞。如果12USD-20D非標轉輪除濕機無錫市聯眾控濕所處理的空氣含塵量較高，相對而言，保養工作就需進行的較為頻繁一些。除濕設備內有高溫區域（再生加熱段）,請讓機組與所連接的管道冷卻下來以后再進行維修！！！除濕設備內有較高的電壓，在排除故障前的措施前，應保證除濕機的電源已切斷！！！機組的調節、保養和維修應由合格的技術人員進行，有關人員應清楚的知道除濕機組內部有高溫和高壓！！！13USD-20D非標轉輪除濕機無錫市聯眾控濕再生加熱器除濕轉輪檢查所有的管路，電線和控制部件有無松動，如有松動，應將其緊固。清除滯留在加熱器艙底上雜物和灰塵。檢查有無過熱堵塞的跡檢查有無過熱和堵塞的跡象，清象，清除轉輪表面的灰塵。除轉輪表面的灰塵。檢查有無損傷和移位的跡象，如果有磨損或損傷，應更換。檢查有無空氣的泄漏和與機組的連接是否正常檢查有無損傷和移位的跡象，如果說有磨損或損傷，應更換。檢查有無空氣的泄漏和與機組的連接是否正常檢查內部有無灰塵和損傷。確保沒有接線松動。清除滯留在加熱器艙底上的雜物和灰塵。密封風管的連接9、控制柜除濕系統的控制和運行采用自動控制系統，操作簡單。設備在使用過程中，應有專人管理和看護。9.1圖控制柜操作面板示意圖14USD-20D非標轉輪除濕機無錫市聯眾控濕10、故障處理10.1警示本章節的目的是為了幫助機組的操作人員分析故障的原因和掌握排除故障的方法。為了便于故障分析，請參閱隨機組一起提供的電路圖和相關資料。除濕設備內有高溫區域（再生加熱段）,請讓機組與所連接的管道冷卻下來以后再進行維修！！！除濕設備內有較高的電壓，在排除故障前的措施前，應保證除濕機的電源已切斷！！！機組的調節、保養和維修應由合格的技術人員進行，有關人員應清楚的知道除濕機組內部有高溫和高壓！！！15USD-20D非標轉輪除濕機無錫市聯眾控濕10.2常見故障故障現象機組停機（控制柜的指示燈全部不亮）機組停機（機組電源指示燈亮，運行指示燈不亮）除濕機組出風溫度過高再生風可能存在泄漏加熱器出現故障除濕能力下降再
