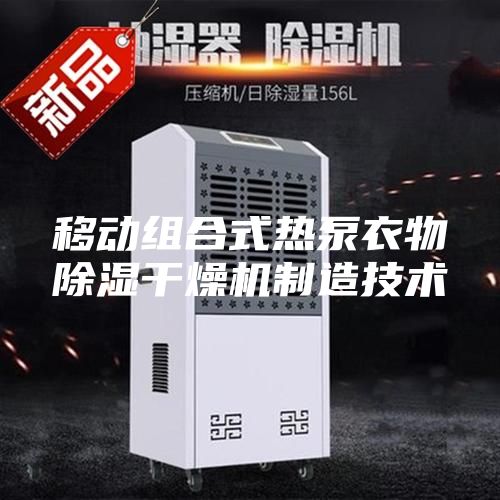

（移動組合式熱泵衣物除濕干燥機制造技術）

　　本實用新型專利技術公開了一種移動組合式熱泵衣物除濕干燥機，包括：主機框架，壓縮機、蒸發器、冷凝器及循環風機，所述壓縮機、蒸發器和冷凝器設于所述主機框架內部，所述壓縮機依次和冷凝器及蒸發器連接，且所述主機框架設有回風口和出風口，所述循環風機設于所述出風口處，所述蒸發器設于所述回風口下方，并對回風口進入的氣流進行冷凝除濕，所述冷凝器設于所述蒸發器下方，并對冷凝除濕后的氣流進行加熱，加熱后的干燥氣流被所述循環風機送出風口，對衣物進行干燥。本實用新型專利技術是一種體積小、重量輕、噪音小、節能環保的移動組合式熱泵衣物除濕干燥機。1

　　Theutilitymodeldisclosesamobilecombinedheatpumpclothesdehumidifier,whichcomprisesamainframe,acompressor,aevaporator,acondenserandacirculatingfan.Thecompressor,evaporatorandcondenserarearrangedinsidetheframeofthehost.Thecompressorisconnectedwiththecondenserandtheevaporatorinturn,andtheframeofthehostisinturn.Therecirculatingfanislocatedattheoutletoftheairoutlet.Theevaporatorislocatedbelowtheairoutletandcondensestheairflowintotheairoutlet.Thecondenserisundertheevaporatorandheattheairafterthedehumidification,andthedryairafterheatingisdescribed.Thewindblowersendsoutthetuyeretodrytheclothes.Theutilitymodelrelatestoaportablecombinedheatpumpclothesdryingdehumidifierdrierwithsmallvolume,lightweight,lownoise,energysavingandenvironmentalprotection.One

　　【技術實現步驟摘要】

　　移動組合式熱泵衣物除濕干燥機本技術涉及干衣，尤其涉及一種體積小、重量輕、噪音小、節能環保的移動組合式熱泵衣物除濕干燥機。技術介紹隨著人們生活水平越來越高，大家對衣物的品質及健康要求也隨之增強，加上現在城市商品房建設中，用來晾曬衣物的陽臺空間越來越少；還有住酒店的客人，洗干凈衣物如何進行干燥是一個大問題，此外，潮濕的梅雨季節，衣物干燥也是大問題，而現有的一些干衣設備，只能對衣物進行干燥而沒有殺菌功能，因此，如何讓衣物不依賴于太陽即可完成干燥，而且在這個過程中，又可以有效避免衣物變質及殺菌，還要節能環保，就成了眾多家庭和酒店尋求解決的一個問題。因此，亟需一種體積小、重量輕、噪音小、節能環保的移動組合式熱泵衣物除濕干燥機。技術實現思路本技術的目的是提供一種體積小、重量輕、噪音小、節能環保的移動組合式熱泵衣物除濕干燥機。為了實現上述目的，本技術提供的技術方案為：提供一種移動組合式熱泵衣物除濕干燥機，包括：主機框架，壓縮機、蒸發器、冷凝器及循環風機，所述壓縮機、蒸發器和冷凝器設于所述主機框架內部，所述壓縮機依次和冷凝器及蒸發器連接，且所述主機框架設有回風口和出風口，所述循環風機設于所述出風口處，所述蒸發器設于所述回風口下方，并對回風口進入的氣流進行冷凝除濕，所述冷凝器設于所述蒸發器下方，并對冷凝除濕后的氣流進行加熱，加熱后的干燥氣流被所述循環風機送至所述出風口，對衣物進行干燥。所述回風口設于所述主機框架的上方，而所述出風口設于所述主機框架的側下方。所述蒸發器位于所述回風口的正下方，且呈傾斜設置，而所述冷凝器位于所述蒸發器的正下方，且呈水平設置。還包括接水盤和儲水桶，所述接水盤位于所述蒸發器下方并用于接入氣流在所述蒸發器上冷凝形成的水滴，且所述接水盤與所述儲水桶連接。所述儲水桶上方還設有水位傳感器。還包括控制組件，所述控制組件用于控制干燥時間和干燥溫度。還包括臭氧發生模塊，所述臭氧發生模塊設于所述主機框架內位于靠近所述出風口處。此外，本技術還公開了一種衣柜，該衣柜包括所述移動組合式熱泵衣物除濕干燥機。與有現有技術相比，本技術移動組合式熱泵衣物除濕干燥機具有以下有益效果：1、本技術體積小、重量輕、噪音小，因此非常適合使用在家庭、酒店、宿舍等場合；2、本技術可以直接放入到家庭、酒店的原有衣柜中，只需要通上電源，即可對衣柜里面的衣服進行干燥，非常方便；3、本技術配合配套的組合式衣柜，快速形成一個干燥及儲衣為一體的一體式干燥衣柜，可以作為全家人、全宿舍人共用的干燥衣柜；平時不干燥時當普通衣柜使用；4、本技術采用熱泵技術，安全節能環保，是一款綠色節能環保的干燥方式；5、本技術采用低溫除濕技術，因此，完全不破壞衣物，不會因?yàn)楦邷鼗蛱?yáng)紫外線造成老化、褪色等現象；6、本技術將衣物水份以液態形式排走，不會造成“回潮”現象。7、本技術可搭配臭氧發生模塊，在衣物干燥過程中，同時產生臭氧，對衣物進行消毒，完全可以替代太陽紫外線或一些高溫蒸煮的消毒形式，大大減少家庭成員因衣物間細菌傳播感染的情況出現。通過以下的描述并結合附圖，本技術將變得更加清晰，這些附圖用于解釋本技術的實施例。附圖說明圖1所示為本技術移動組合式熱泵衣物除濕干燥機的一個實施例的示意圖。圖2所示為一種衣柜的示意圖。具體實施方式現在參考附圖描述本技術的實施例，附圖中類似的元件標號代表類似的元件。如上所述，如圖1所示，本技術實施例提供的移動組合式熱泵衣物除濕干燥機，包括：主機框架1，壓縮機2、蒸發器3、冷凝器4及循環風機5，所述壓縮機2、蒸發器3和冷凝器4設于所述主機框架1內部，所述壓縮機2依次和冷凝器4及蒸發器3連接，且所述主機框架1設有回風口6和出風口7，所述循環風機5設于所述出風口7處，所述蒸發器3設于所述回風口6下方，并對回風口6進入的氣流進行冷凝除濕，所述冷凝器4設于所述蒸發器3下方，并對冷凝除濕后的氣流進行加熱，加熱后的干燥氣流被所述循環風機5送至所述出風口7，對衣物進行干燥。一個實施例中，如圖1所示，所述回風口6設于所述主機框架1的上方，而所述出風口7設于所述主機框架1的側下方。一個實施例中，如圖1所示，所述蒸發器3位于所述回風口6的正下方，且呈傾斜設置，而所述冷凝器4位于所述蒸發器3的正下方，且呈水平設置。所述蒸發器3呈傾斜設置，能夠使其上形成的水滴順著所述蒸發器3的表面往下流，方便對水滴進行回收。一個實施例中，如圖1所示，還包括接水盤8和儲水桶9，所述接水盤8位于所述蒸發器3下方并用于接入氣流在所述蒸發器3上冷凝形成的水滴，且所述接水盤8與所述儲水桶9連接。一個實施例中，如圖1所示，所述儲水桶9上方還設有水位傳感器10。所述水位傳感器10能夠及時地檢測所述儲水桶9的水位，防止所述儲水桶9內的水溢出。一個實施例中，如圖1所示，還包括控制組件11，所述控制組件11用于控制干燥時間和干燥溫度。一個實施例中，如圖1所示，還包括臭氧發生模塊14，所述臭氧發生模塊設于所述主機框架1內位于靠近所述出風口7處。如圖2所示，本技術還公開了一種衣柜100，該衣柜100包括所述移動組合式熱泵衣物除濕干燥機50，此外，該衣柜100還包括：立柱、底座、頂蓋、正面板、側面板、后面板、門16、晾衣桿17、腳輪18。下面詳細介紹本技術的工作步驟：a)將主機框架1置于用戶衣柜或者放入配套的組合式衣柜內；b)晾掛好待干燥的衣服；c)根據衣物種類及數量，通過控制組件11，設定干燥的時長、干燥溫度；d)系統啟動，循環風機5和壓縮機2運行，高壓冷媒進入冷凝器4，使冷凝器4升溫，同時冷媒液化釋放能量，高壓液態冷媒通過節流閥12后，進入蒸發器3汽化，從而使蒸發器3降溫，吸收能量，氣態冷媒最終回到壓縮機2，進入下一個循環；e)而此時由于循環風機5的運行，帶動氣流從出風口7出來并上升，穿過衣物，吸收衣物中的水分，然后從回風口6進入主機，當濕潤的氣流穿過溫度較低的蒸發器3時，水蒸氣被蒸發器3冷凝成水珠附著在蒸發器3上，被吸走了水汽的干燥氣流，繼續穿過溫度較高的冷凝器4，此時干燥氣流被加熱，加熱后的干燥氣流被循環風機5吹出，并進入下一次循環；f)而隨著蒸發器3上的小水珠越積越多，最終形成大水珠沿著蒸發器4的外壁掉落至接水盤8，并通過接水盤8集中進入儲水桶9內或通過排水管直接排走；g)隨著儲水桶9內的水越積越多，直至儲水的高位時，通過水位感應器10檢測后傳遞至控制組件11內，從而系統發出報警并暫時停止除濕，直至儲水桶9內的水被清空；h)由此往復，最終使衣柜內的衣物完成干燥。以上所揭露的僅為本技術的優選實施例而已，當然不能以此來限定本技術之權利范圍，因此依本技術申請專利范圍所作的等同變化，仍屬本技術所涵蓋的范圍。本文檔來自技高網...

　　【技術保護點】

　　1.一種移動組合式熱泵衣物除濕干燥機，其特征在于，包括：主機框架，壓縮機、蒸發

　　【技術特征摘要】

　　1.一種移動組合式熱泵衣物除濕干燥機，其特征在于，包括：主機框架，壓縮機、蒸發器、冷凝器及循環風機，所述壓縮機、蒸發器和冷凝器設于所述主機框架內部，所述壓縮機依次和冷凝器及蒸發器連接，且所述主機框架設有回風口和出風口，所述循環風機設于所述出風口處，所述蒸發器設于所述回風口下方，并對回風口進入的氣流進行冷凝除濕，所述冷凝器設于所述蒸發器下方，并對冷凝除濕后的氣流進行加熱，加熱后的干燥氣流被所述循環風機送至所述出風口，對衣物進行干燥。2.如權利要求1所述的移動組合式熱泵衣物除濕干燥機，其特征在于，所述回風口設于所述主機框架的上方，而所述出風口設于所述主機框架的側下方。3.如權利要求2所述的移動組合式熱泵衣物除濕干燥機，其特征在于，所述蒸發器位于所述回風口的正下方，且呈傾斜設置，而所述冷凝...

　　【專利技術屬性】

　　技術研發人員：陳慶中，黃戈文，劉龍生，謝永城，陳漢龍，林秋冬，曾永升，陳偉宏，謝權尚，陳煒，

　　申請(專利權)人：廣東威而信實業，

　　類型：新型

　　國別省市：廣東,44
